定格荷重(t) |
形式 |
標準揚程(m) |
手にかかる力(N) [kg] |
ロードチェーン 線径(mm)×掛数 |
作動荷重 *1 (kg) |
質量 *2 (kg) |
荷造質量 (kg) |
揚程1m増し 増加質量 (kg) |
0.8 |
LB008 |
1.5 |
284[29] |
5.6×1 |
1200 |
5.7 |
6 |
0.7 |
1 |
LB010 |
1.5 |
353[36] |
5.6×1 |
1500 |
5.9 |
6.2 |
0.7 |
1.6 |
LB016 |
1.5 |
333[34] |
7.1×1 |
2400 |
8 |
8.3 |
1.1 |
2.5 |
LB025 |
1.5 |
363[37] |
8.8×1 |
3800 |
11.2 |
11.6 |
1.7 |
3.2 |
LB032 |
1.5 |
363[37] |
10×1 |
4800 |
15 |
16 |
2.3 |
6.3 |
LB063 |
1.5 |
372[38] |
10×2 |
7900 |
26 |
27 |
4.7 |
9 |
LB090 |
1.5 |
382[39] |
10×3 |
11300 |
40 |
42 |
7 |
形式 |
a |
b |
C |
D |
e |
g |
s |
t |
LB008 |
144 |
119 |
280 |
245 |
97 |
23.5 |
35.5 |
14 |
LB010 |
144 |
119 |
300 |
245 |
97 |
29 |
42.5 |
15 |
LB016 |
159 |
126 |
335 |
265 |
100 |
32 |
42.5 |
19 |
LB025 |
173 |
150 |
375 |
265 |
102 |
36.5 |
47 |
21 |
LB032 |
190 |
159 |
395 |
415 |
112 |
39 |
50 |
24.5 |
LB063 |
190 |
217 |
540 |
415 |
112 |
50 |
60 |
34 |
LB090 |
190 |
304 |
680 |
415 |
112 |
72.5 |
85 |
41.5 |

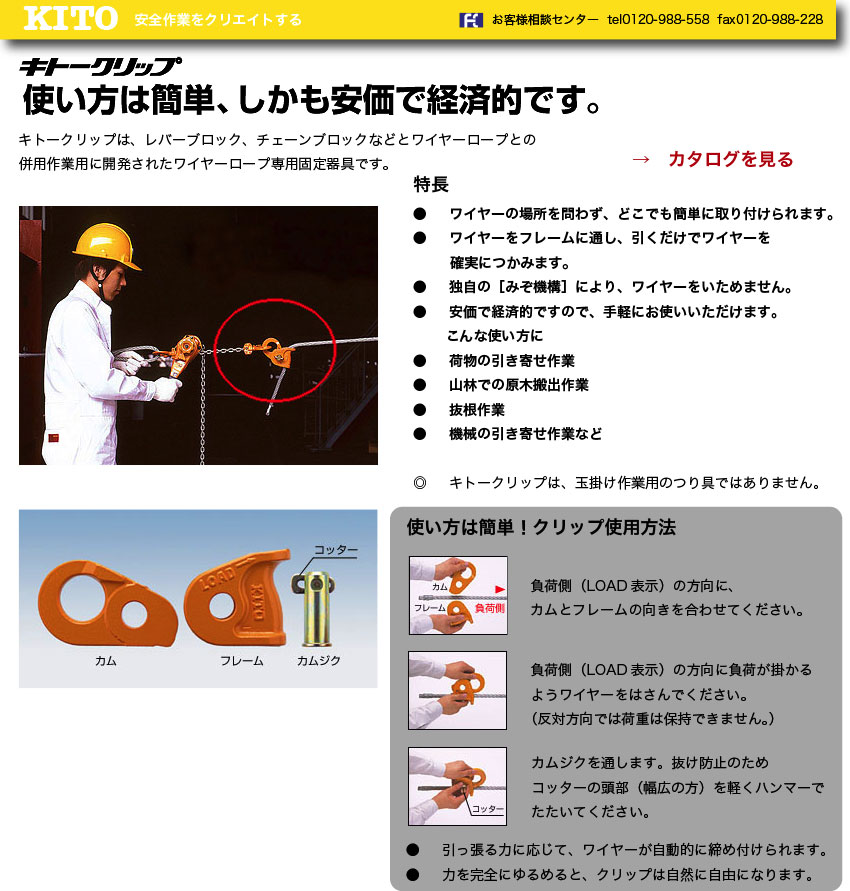

定格 荷重 (t) |
形式 |
適用する ワイヤー ロープ径 (mm) |
質量 (kg) |
カム寸法 (mm) |
|||
a |
b |
c |
 |
||||
0.75 |
KC100 |
8〜10 |
0.9 |
34 |
16 |
10.5 |
|
1.5 |
KC140 |
12〜14 |
2.0 |
42 |
19 |
15.5 |
|
3 |
KC200 |
16〜20 |
4.8 |
48 |
20 |
18 |
|
