Homepage> Alternative Energy関連トップ インターコネクトケーブル


バッテリーインターコネクトケーブル

インバーターコネクトケーブル


バッテリーインターコネクトケーブルは、下の例のようにある程度ベンディングさせてご使用下さい

また、当店規格のバッテリーケーブルの長さは、曲げて接続することを想定してデザインしておりますので
長さは曲げ幅によりある程度調整可能に設定してあります(あまり鋭角には曲げないで下さい)


バッテリーインターコネクトケーブル
BatteryBank: 24ボルト_195.2Ah(20時間率)60mm SQ.ケーブル_長さ340mm x 4本を使用してます
PVパネルとWindTurbineのハイブリッドSystemのためバッテリーを並列で繋いでいる例です


ケーブルの選定は、以下を目安に選定して下さい

バッテリー容量    ケーブル径
           120Ah以下  →  38mm SQ. または 22mm SQ.
  265Ah未満  →  60mm SQ.
   265Ah以上  →  100mm SQ.
電流幅にある程度の余裕を持たせるため、ワンサイズ大きい、導体の太いケーブルでデザインすることをオススメします

DCバッテリー廻りのケーブルで、耐熱仕様の導体の太いケーブルを使う理由と必要性について

1台、DC6ボルト220Ahのバッテリーを短絡(ショート・サーキット)させた場合
最大値で6000Aから8000Aの電流が流れる可能があるそうです
高いDC電流で大変危険ですので、不測の事故にも対応できるデザインをして下さい
ですからバッテリー廻りのケーブル、フューズ、DCブレーカーには特に注意を払う理由と必要性があるのです

*短絡(Short Circuit):2点以上の電気サーキットが短くなることで電気回路の抵抗が電線のみの抵抗となり大電流が流れること
例.バッテリーのプラス端子に、短い端子付コードが接触した場合
端子はスパークし、電線の導体温度が上昇し、被覆が溶け始め、災厄な場合火災へとつながります

*上のデータは、米国NEC(National Electric Code)や他の海外技術書より引用したデータとなります


ご購入の前に一読頂き、ご了承頂いた上でご購入下さい


以下の電設関連部材は、日本国内の電気工作物に関する法律を遵守してご利用下さい

また、ご使用される部材に対しては、お客様側で規格、法規、規制をご確認下さい

さらに、システムデザイン、機械装置への適合性においても、お客様側で確認、決定を行って下さい

定格・性能に対しては、十分なセイフティー・クッションを持たせるばかりでなく、災害などにも耐えうる安全対策を講じて下さい

最後に、電圧30V以上の電気工作物には、電気工事士のライセンスが必要となります

資格をお持ちでないお客様は、電気工事店に施行をご依頼下さい

以上、宜しくお願い致します

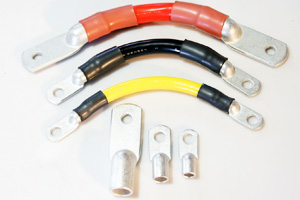

US_H-KIV Battery Interconnect Cable ショートサイズ 屋内専用耐熱ケーブル 耐熱温度:110℃

端子・熱収縮チューブ取付済ケーブル
US_H-KIV Battery Interconnect Cable ショートサイズ 屋内専用耐熱ケーブル 耐熱温度:110℃
Custom Made Battery Interconnect Cable

ケーブルメーカー:Tanaka Densen US_H-KIVケーブル
ケーブル:600V_耐熱温度110℃登録、塩化ビニル絶縁ケーブル、屋内専用
導体:銅より線スズメッキ加工品(スズメッキ加工はより防食性を高めるためのものです)
圧着銅管端子穴径:10.5mm

*長さは、端子穴の芯芯の長さとなりますが、端子とケーブルを油圧でカシメルため
 1cm程度の誤差が出る場合もございますのでご了承下さい

*熱収縮チューブは、赤と黒を用意しておりますので、任意のカラーをご選択下さい

当店規格外のケーブル長さは、対応可能ですのでお問い合わせ下さい



mm square
長さmm(約) 品番 商品名 販売価格_税別 数量
100
450
US_H-KIV100_45
RenewableE バッテリーインターコネクトケーブル 径100mm sq.
長さ:約450mm ケーブル:US_H-KIV

6,560
350
US_H-KIV100_35
RenewableE バッテリーインターコネクトケーブル 径100mm sq.
長さ:約350mm ケーブル:US_H-KIV

6,050
60 420 US_H-KIV60_42
RenewableE バッテリーインターコネクトケーブル 径60mm sq.
長さ:約420mm ケーブル:US_H-KIV

3,280
340 US_H-KIV60_34
RenewableE バッテリーインターコネクトケーブル 径60mm sq.
長さ:約340mm ケーブル:US_H-KIV

3,030
250 US_H-KIV60_25
RenewableE バッテリーインターコネクトケーブル 径60mm sq.
長さ:約250mm ケーブル:US_H-KIV

2,780
38 410 US_H-KIV38_41
RenewableE バッテリーインターコネクトケーブル 径38mm sq.
長さ:約410mm ケーブル:US_H-KIV

2,400
330 US_H-KIV38_33
RenewableE バッテリーインターコネクトケーブル 径38mm sq.
長さ:約330mm ケーブル:US_H-KIV

2,210
200 US_H-KIV38_20
RenewableE バッテリーインターコネクトケーブル 径38mm sq.
長さ:約200mm ケーブル:US_H-KIV

2,120
22 390 US_H-KIV22_39
RenewableE バッテリーインターコネクトケーブル 径22mm sq.
長さ:約390mm ケーブル:US_H-KIV

1,770
310 US_H-KIV22_31
RenewableE バッテリーインターコネクトケーブル 径22mm sq.
長さ:約310mm ケーブル:US_H-KIV

1,640
190 US_H-KIV22_19
RenewableE バッテリーインターコネクトケーブル 径22mm sq.
長さ:約190mm ケーブル:US_H-KIV

1,450

EM-LMFC Battery Interconnect Cable ショートサイズ 屋内専用耐熱ケーブル 耐熱温度:110℃

端子・熱収縮チューブ取付済ケーブル
EM-LMFC Battery Interconnect Cable ショートサイズ 屋内専用耐熱ケーブル 耐熱温度:110℃
Custom Made Battery Interconnect Cable

このケーブルは、加とう性抜群のエコケーブル、新幹線にも使われているそうです

ケーブルメーカー:Furukawa Denko EM-LMFCケーブル
ケーブル:600V_耐熱温度110℃登録、ノンハロゲン難燃可とう性架橋ポリエチレン絶縁ケーブル、屋内専用
導体:柔銅より線スズメッキ加工品(スズメッキ加工はより防食性を高めるためのものです)
圧着銅管端子穴径:10.5mm

*長さは、端子穴の芯芯の長さとなりますが、端子とケーブルを油圧でカシメルため
 ある程度の誤差が出る場合もございますのでご了承下さい

*熱収縮チューブは、赤と黒を用意しておりますので、任意のカラーをご選択下さい

当店規格外のケーブル長さは、対応可能ですのでお問い合わせ下さい

mm square
長さmm(約) 品番 商品名 販売価格_税別 数量
100 450 EM-LMFC100_45
RenewableE バッテリーインターコネクトケーブル 径100mm sq.
長さ:約450mm ケーブル:EM-LMFC

6,660
350 EM-LMFC100_35
RenewableE バッテリーインターコネクトケーブル 径100mm sq.
長さ:約350mm ケーブル:EM-LMFC

6,150
60 420 EM-LMFC60_41
RenewableE バッテリーインターコネクトケーブル 径60mm sq.
長さ:約420mm ケーブル:EM-LMFC

3,380
340 EM-LMFC60_33
RenewableE バッテリーインターコネクトケーブル 径60mm sq.
長さ:約340mm ケーブル:EM-LMFC

3,130
250 EM-LMFC60_25
RenewableE バッテリーインターコネクトケーブル 径60mm sq.
長さ:約250mm ケーブル:EM-LMFC

2,880
38 410 EM-LMFC38_41
RenewableE バッテリーインターコネクトケーブル 径38mm sq.
長さ:約410mm ケーブル:EM-LMFC

2,500
330 EM-LMFC38_33
RenewableE バッテリーインターコネクトケーブル 径38mm sq.
長さ:約330mm ケーブル:EM-LMFC

2,310
200 EM-LMFC38_20
RenewableE バッテリーインターコネクトケーブル 径38mm sq.
長さ:約200mm ケーブル:EM-LMFC

2,220
22 390 EM-LMFC22_39
RenewableE バッテリーインターコネクトケーブル 径22mm sq.
長さ:約390mm ケーブル:EM-LMFC

1,870
310 EM-LMFC22_31
RenewableE バッテリーインターコネクトケーブル 径22mm sq.
長さ:約310mm ケーブル:EM-LMFC

1,740
190 EM-LMFC22_19
RenewableE バッテリーインターコネクトケーブル 径22mm sq.
長さ:約190mm ケーブル:EM-LMFC

1,550

US_H-KIV Interconnect Cable ロングサイズ 屋内専用耐熱ケーブル 耐熱温度:110℃

端子・熱収縮チューブ取付済ケーブル
US_H-KIV Interconnect Cable ロングサイズ 屋内専用耐熱ケーブル 耐熱温度:110℃
Custom Made Battery Interconnect Cable

AC/DCインバーターやバッテリー廻りのケーブルとしてご利用下さい

ケーブルメーカー:Tanaka Densen US_H-KIVケーブル
ケーブル:600V_耐熱温度110℃登録、塩化ビニル絶縁ケーブル、屋内専用
導体:銅より線スズメッキ加工品(スズメッキ加工はより防食性を高めるためのものです)
圧着銅管端子穴径:10.5mm

*長さは、ロングサイズのため、ケーブルの切断長さを表記させて頂きます
 端子の長さは含まれておりませんのでご了承下さい
*端子の長さ(端子穴中心からケーブル先端までの長さ)
 100mm SQ. :約33mm、60mm SQ.:約17mm、38mm SQ.:約15mm、22mm SQ.:約11mm

*熱収縮チューブは、赤と黒を用意しておりますので、任意のカラーをご選択下さい

当店規格外のケーブル長さは、対応可能ですのでお問い合わせ下さい

mm square
長さmm(約) 品番 商品名 販売価格_税別 数量
100
600
US_H-KIV100_60
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約600mm ケーブル:US_H-KIV

7,250
900
US_H-KIV100_90
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約900mm ケーブル:US_H-KIV

8,760
1200 US_H-KIV100_120
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約1200mm ケーブル:US_H-KIV

10,270
1500 US_H-KIV100_150
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約1500mm ケーブル:US_H-KIV

11,790
3000 US_H-KIV100_300
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約3000mm ケーブル:US_H-KIV

19,350
6000 US_H-KIV100_600
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約6000mm ケーブル:US_H-KIV

34,470
60
600
US_H-KIV60_60
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約600mm ケーブル:US_H-KIV

3,850
900
US_H-KIV60_90
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約900mm ケーブル:US_H-KIV

4,790
1200 US_H-KIV60_120
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約1200mm ケーブル:US_H-KIV

5,740
1500 US_H-KIV60_150
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約1500mm ケーブル:US_H-KIV

6,680
3000 US_H-KIV60_300
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約3000mm ケーブル:US_H-KIV

11,410
6000 US_H-KIV60_600
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約6000mm ケーブル:US_H-KIV

20,860
38
600
US_H-KIV38_60
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約600mm ケーブル:US_H-KIV

2,780
900
US_H-KIV38_90
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約900mm ケーブル:US_H-KIV

3,440
1200 US_H-KIV38_120
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約1200mm ケーブル:US_H-KIV

4,100
1500 US_H-KIV38_150
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約1500mm ケーブル:US_H-KIV

4,760
3000 US_H-KIV38_300
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約3000mm ケーブル:US_H-KIV

8,070
6000 US_H-KIV38_600
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約6000mm ケーブル:US_H-KIV

14,680
22
600
US_H-KIV22_60
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約600mm ケーブル:US_H-KIV

2,080
900
US_H-KIV22_90
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約900mm ケーブル:US_H-KIV

2,560
1200 US_H-KIV22_120
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約1200mm ケーブル:US_H-KIV

3,030
1500 US_H-KIV22_150
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約1500mm ケーブル:US_H-KIV

3,500
3000 US_H-KIV22_300
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約3000mm ケーブル:US_H-KIV

5,860
6000 US_H-KIV22_600
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約6000mm ケーブル:US_H-KIV

10,590

EM-LMFC Interconnect Cable ロングサイズ 屋内専用耐熱ケーブル 耐熱温度:110℃

端子・熱収縮チューブ取付済ケーブル
EM-LMFC Interconnect Cable ロングサイズ 屋内専用耐熱ケーブル 耐熱温度:110℃
Custom Made Battery Interconnect Cable

AC/DCインバーターやバッテリー廻りのケーブルとしてご利用下さい

ケーブルメーカー:Furukawa Denko EM-LMFCケーブル
ケーブル:600V_耐熱温度110℃登録、ノンハロゲン難燃可とう性架橋ポリエチレン絶縁ケーブル、屋内専用
導体:柔銅より線スズメッキ加工品(スズメッキ加工はより防食性を高めるためのものです)
圧着銅管端子穴径:10.5mm

*長さは、ロングサイズのため、ケーブルの切断長さを表記させて頂きます
 端子の長さは含まれておりませんのでご了承下さい
*端子の長さ(端子穴中心からケーブル先端までの長さ)
 100mm SQ. :約33mm、60mm SQ.:約17mm、38mm SQ.:約15mm、22mm SQ.:約11mm

*熱収縮チューブは、赤と黒を用意しておりますので、任意のカラーをご選択下さい

当店規格外のケーブル長さは、対応可能ですのでお問い合わせ下さい

mm square
長さmm(約) 品番 商品名 販売価格_税別 数量
100 600 EM-LMFC100_60
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約600mm ケーブル:EM-LMFC

7,350
900 EM-LMFC100_90
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約900mm ケーブル:EM-LMFC

8,860
1200 EM-LMFC100_120
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約1200mm ケーブル:EM-LMFC

10,370
1500 EM-LMFC100_150
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約1500mm ケーブル:EM-LMFC

11,890
3000 EM-LMFC100_300
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約3000mm ケーブル:EM-LMFC

19,450
6000 EM-LMFC100_600
RenewableE ロングインターコネクトケーブル 径100mm sq.
ケーブル切断長さ:約6000mm ケーブル:EM-LMFC

34,570
60 600 EM-LMFC60_60
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約600mm ケーブル:EM-LMFC

3,950
900 EM-LMFC60_90
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約900mm ケーブル:EM-LMFC

4,890
1200 EM-LMFC60_120
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約1200mm ケーブル:EM-LMFC

5,840
1500 EM-LMFC60_150
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約1500mm ケーブル:EM-LMFC

6,780
3000 EM-LMFC60_300
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約3000mm ケーブル:EM-LMFC

11,510
6000 EM-LMFC60_600
RenewableE ロングインターコネクトケーブル 径60mm sq.
ケーブル切断長さ:約6000mm ケーブル:EM-LMFC

20,960
38 600 EM-LMFC38_60
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約600mm ケーブル:EM-LMFC

2,880
900 EM-LMFC38_90
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約900mm ケーブル:EM-LMFC

3,540
1200 EM-LMFC38_120
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約1200mm ケーブル:EM-LMFC

4,200
1500 EM-LMFC38_150
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約1500mm ケーブル:EM-LMFC

4,860
3000 EM-LMFC38_300
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約3000mm ケーブル:EM-LMFC

8,170
6000 EM-LMFC38_600
RenewableE ロングインターコネクトケーブル 径38mm sq.
ケーブル切断長さ:約6000mm ケーブル:EM-LMFC

14,780
22 600 EM-LMFC22_60
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約600mm ケーブル:EM-LMFC

2,180
900 EM-LMFC22_90
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約900mm ケーブル:EM-LMFC

2,660
1200 EM-LMFC22_120
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約1200mm ケーブル:EM-LMFC

3,130
1500 EM-LMFC22_150
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約1500mm ケーブル:EM-LMFC

3,600
3000 EM-LMFC22_300
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約3000mm ケーブル:EM-LMFC

5,960
6000 EM-LMFC22_600
RenewableE ロングインターコネクトケーブル 径22mm sq.
ケーブル切断長さ:約6000mm ケーブル:EM-LMFC

10,690
