Homepage> Alternative Energy関連トップ EMS形非常用開閉器・バッテリーゲージ・DC/ACトグルスイッチ


EMS形非常用開閉器|バッテリーゲージ

トグルスイッチ|2極双投|2極単投

手動負荷開閉器//手動負荷切替器 SSKシリーズ MO形


KRC 共立継器

Nkk 日本開閉器工業


ご購入の前に一読頂き、ご了承頂いた上でご購入下さい


以下の電設関連部材は、日本国内の電気工作物に関する法律を遵守してご利用下さい

また、ご使用される部材に対しては、お客様側で規格、法規、規制をご確認下さい

さらに、システムデザイン、機械装置への適合性においても、お客様側で確認、決定を行って下さい

定格・性能に対しては、十分なセイフティー・クッションを持たせるばかりでなく、災害などにも耐えうる安全対策を講じて下さい

最後に、電圧30V以上の電気工作物には、電気工事士のライセンスが必要となります

資格をお持ちでないお客様は、電気工事店に施行をご依頼下さい

以上、宜しくお願い致します

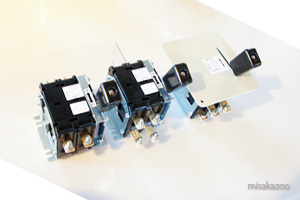

共立継器 EMS形 非常用開閉器
Sample PICT

共立継器 EMS形 非常用開閉器
共立継器 EMS形 非常用開閉器

定格電圧DC24Vは、DC24V以下に対応なので
DC12V、DC6Vにも利用可能です

定格電圧DC48Vも同様になります

共立継器 EMS形 非常用開閉器

上のpictは、バッテリー側開閉器としてヒューズの手前に使用しています
一般に非常用スイッチ、パニックスイッチ、エマージェンシースイッチ等と呼ばれる緊急停止用の開閉器


緊急停止用スイッチとして、直流低電圧のパワー回路を手動にて直接遮断可能
万一の異常発生時に確実に電源を遮断することにより事故防止に貢献します
EMS_Switch操作方法:Off:Push//ON:Pull

定格電圧:DC24V(12V対応)、48V(12V/24V/36V対応)
定格電流:125A〜250A(連続)
最大遮断電流:800A〜1500A
機械的耐久性:10,000回
定格電流開路(主回路開閉耐久性):5,000回
最大遮断電流開路(主回路開閉耐久性):100回
耐電圧:AC1500V 50/60Hz 1 min.
使用温度範囲:-10℃〜+60℃、凍結しないこと
相対湿度:45%〜85%、結露しないこと
*補助スイッチ付もあり(マイクロスイッチ対応)

自然消弧形:極性なし、大気中でアークを伸ばし、電流を減少させ遮断する方法
磁気消弧形: 極性あり+、磁力によりアークをある程度制御して遮断する方法
EMS12/EMS20形は、1極タイプ(プラス側のみ接続)
EMS25形は、2極タイプ(プラス/マイナス接続)

→ メーカーサイトで見る
*取付け方法や締付けトルクはメーカーサイトでご確認下さい
消弧方式 定格
絶縁
電圧
定格
連続
電流
最大
遮断
電流
品番 商品名 販売価格_税別 数量
自然消弧形 DC24V
125A 800A EMS12L
共立継器 EMS形 非常用開閉器 定格絶縁電圧:DC24V
定格連続電流:125A 最大遮断電流:800A
自然消弧形 0.25kg ガルバ生地金具2個付(30 x 55 x 15)
8,620
磁気消弧形 DC48V EMS12H
共立継器 EMS形 非常用開閉器 定格絶縁電圧:DC48V
定格連続電流:125A 最大遮断電流:800A
磁気消弧形 0.27kg ガルバ生地金具2個付(30 x 55 x 15)
9,350
自然消弧形 DC24V 200A 800A EMS20L
共立継器 EMS形 非常用開閉器 定格絶縁電圧:DC24V
定格連続電流:200A 最大遮断電流:800A
自然消弧形 0.47kg ガルバ生地金具2個付(50 x 80 x 15)
13,760
磁気消弧形 DC48V EMS20H
共立継器 EMS形 非常用開閉器 定格絶縁電圧:DC48V
定格連続電流:200A 最大遮断電流:800A
磁気消弧形 0.51kg ガルバ生地金具2個付(50 x 80 x 15)
15,230
自然消弧形 DC24V 250A

並列接続
時450A
1500A EMS25L-2B
共立継器 EMS形 非常用開閉器 定格絶縁電圧:DC24V
定格連続電流:250A 最大遮断電流:1500A
自然消弧形 0.47kg ガルバ生地金具2個付(50 x 80 x 15)
19,640
磁気消弧形 DC48V EMS25H-2B
共立継器 EMS形 非常用開閉器 定格絶縁電圧:DC48V
定格連続電流:250A 最大遮断電流:1500A
磁気消弧形 0.51kg ガルバ生地金具2個付(50 x 80 x 15)
21,110

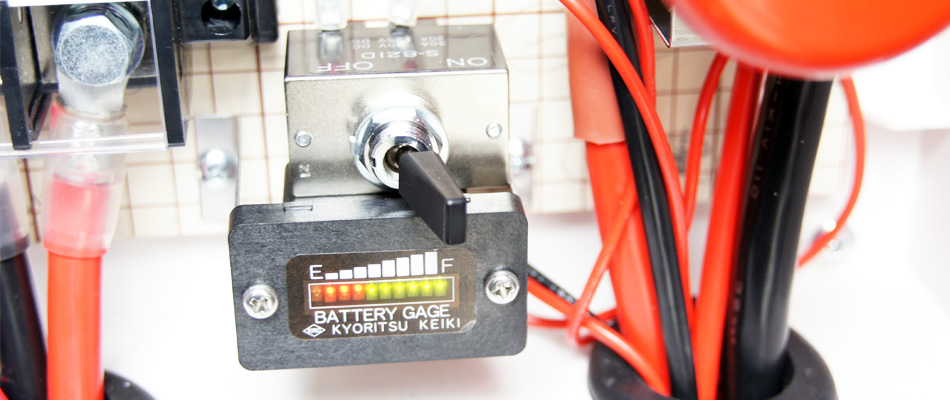

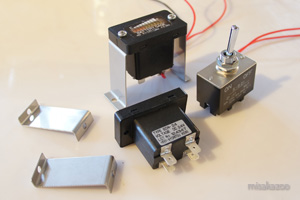

共立継器 バッテリーゲージ
Sample PICT

共立継器 バッテリーゲージ
共立継器 バッテリーゲージ
スイッチは付属しておりませんので
任意で取付けて下さい
共立継器 バッテリーゲージ

バッテリー残存容量をできるかぎり正確に見やすく表示するためのメーター

10個のLEDにより表示する角穴取付形のBDNシリーズ
バッテリーが過放電に近づくと空の状態を表示するLEDが点滅、同時に信号も出力可能
始動時に発生する瞬時的なバッテリーの電圧降下では表示が変化しません
過電圧耐量が高く、定格電圧の130%
接続は、接続端子が4カ所あり、ハンダ付けとなります
バッテリーの放電を6分ごとに検出し、LEDが1個ずつ減少する設定
バッテリーに充電を2分ごとに検出し、LEDが1個ずつ増加する設定
環境温度:-10℃〜+70℃

定格電圧:DC12V〜48V




→ メーカーサイトで見る
*配線方法はメーカーサイトでご確認下さい
定格電圧 許容範囲 品番 商品名 販売価格_税別 数量
DC12V DC9V〜15.6V BDN-12
共立継器 バッテリーゲージ 定格電圧12V用
ガルバ生地金具2個付(10 x 50 x 8)
9,350
DC24V DC18V〜31.2V BDN-24
共立継器 バッテリーゲージ 定格電圧24V用
ガルバ生地金具2個付(10 x 50 x 8)
9,350
DC36V DC27V〜46.8V BDN-36
共立継器 バッテリーゲージ 定格電圧36V用
ガルバ生地金具2個付(10 x 50 x 8)
9,350
DC48V DC36V〜62.4V BDN-48
共立継器 バッテリーゲージ 定格電圧48V用
ガルバ生地金具2個付(10 x 50 x 8)
9,350

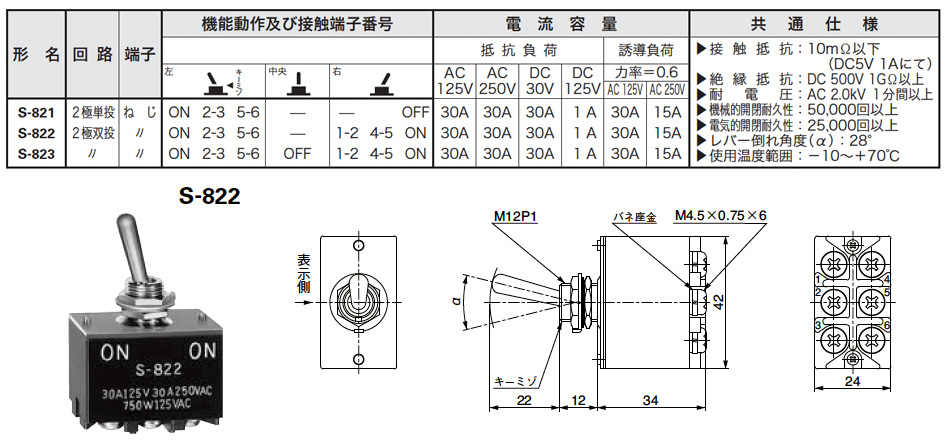

NKK トグルスイッチ S-821 2極単投
NKK トグルスイッチ S-821 2極単投
回路 電流容量 品番 商品名 販売価格_税別 数量
2極単投 DC30V-30A
AC125V-30A
AC250V-30A
S-821
日本開閉器工業 トグルスイッチ  2極単投
極数:2極 機能:ON-OFF
1,700

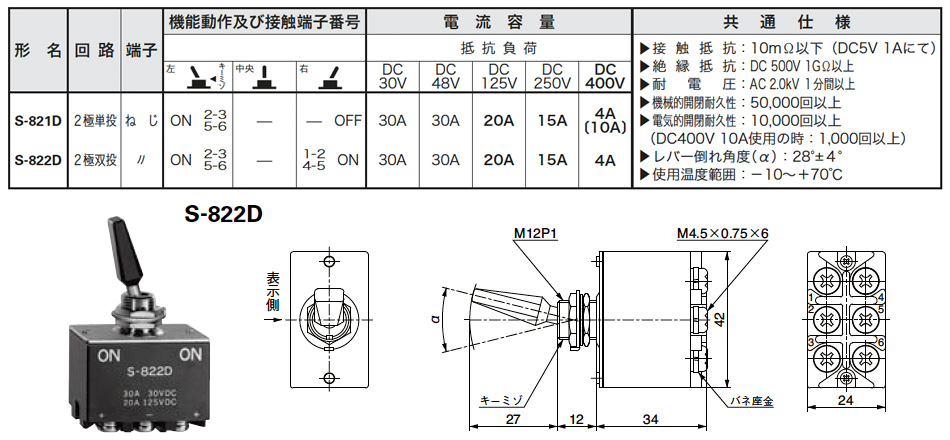

NKK トグルスイッチ S-821D 2極単投 // S-822D 2極双投
NKK トグルスイッチ S-821D 2極単投 // S-822D 2極双投
回路 電流容量 品番 商品名 販売価格_税別 数量
2極単投 DC30V-30A
DC48V-30A
DC125V-20A
DC250V-15A
DC400V-4A
S-821D
日本開閉器工業 トグルスイッチ  2極単投
極数:2極 機能:ON-OFF
2,350
2極双投 DC30V-30A
DC48V-30A
DC125V-20A
DC250V-15A
DC400V-4A
S-822D
日本開閉器工業 トグルスイッチ  2極双投
極数:2極 機能:ON-ON
2,450

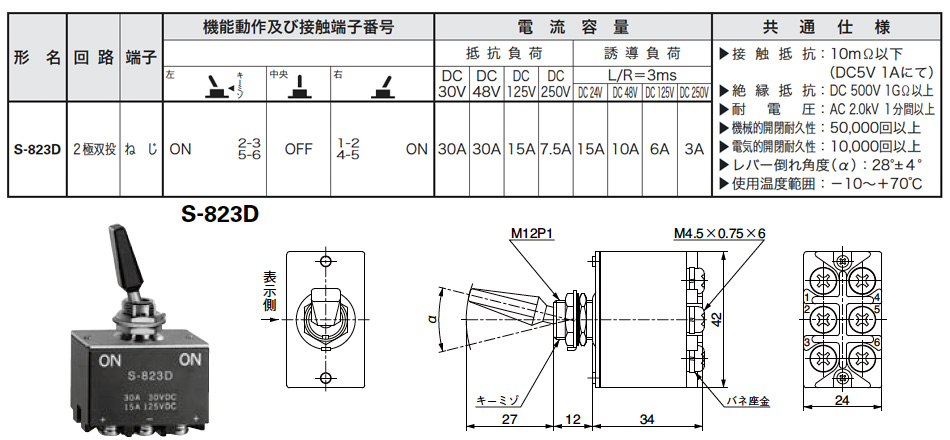

NKK トグルスイッチ S-823D 2極双投
NKK トグルスイッチ S-823D 2極双投
回路 電流容量 品番 商品名 販売価格_税別 数量
2極双投 DC30V-30A
DC48V-30A
DC125V-15A
DC250V-7.5A
S-823D
日本開閉器工業 トグルスイッチ  2極双投
極数:2極 機能:ON-OFF-ON
2,540

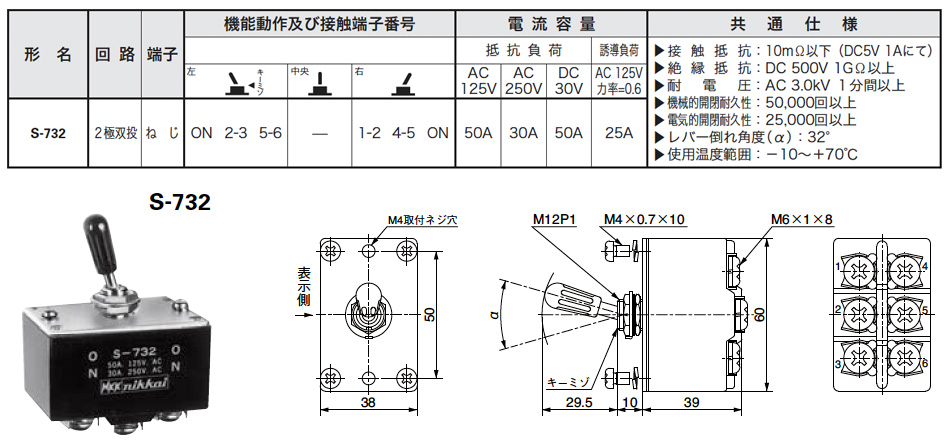

NKK トグルスイッチ S-732 2極双投
NKK トグルスイッチ S-732 2極双投
回路 電流容量 品番 商品名 販売価格_税別 数量
2極双投 DC30V-50A S-732
日本開閉器工業 トグルスイッチ  2極双投 DC30V-50A
7,100

共立継器 手動負荷開閉器//手動負荷切替器 SSKシリーズ MO形
共立継器 手動負荷開閉器//手動負荷切替器 SSKシリーズ MO形
共立継器 手動負荷開閉器//手動負荷切替器 SSKシリーズ MO形

電源の切換及び開閉用に
DC140Vまで対応
AC440Vまで対応
投数:単投、双投
極数:1極、2極、3極、4極、単相3線、3相4線
定格電流:30,60,100,150,200,300,400,500A




→ メーカーサイトで見る
