Homepage> Alternative Energy関連トップ YOCASOL太陽電池モジュール・PVパネル用延長ケーブル・MC4コネクター・Bysonソーラー用電線


YOCASOL太陽電池モジュール

PVパネル用延長ケーブル・MC4コネクター

RENNSTIG・Byson ハロゲンフリー PVケーブル

太陽光発電パネル用ケーブル


YOCASOLは、日本製のソーラーパネルを主にヨーロッパなどの海外へ輸出してきているメーカーです

ご存じない方がおられるかもしれませんが、日本国内で組立製造されている安心のジャパン・ブランドです

性能検査が徹底されていますのでより長く安心してご利用頂けます


ご購入の前に一読頂き、ご了承頂いた上でご購入下さい


以下の電設関連部材は、日本国内の電気工作物に関する法律を遵守してご利用下さい

また、ご使用される部材に対しては、お客様側で規格、法規、規制をご確認下さい

さらに、システムデザイン、機械装置への適合性においても、お客様側で確認、決定を行って下さい

定格・性能に対しては、十分なセイフティー・クッションを持たせるばかりでなく、災害などにも耐えうる安全対策を講じて下さい

最後に、電圧30V以上の電気工作物には、電気工事士のライセンスが必要となります

資格をお持ちでないお客様は、電気工事店に施行をご依頼下さい

以上、宜しくお願い致します




YOCASOL 太陽電池モジュール 130W 6インチ 32直単結晶セル 日本製
I-Vカーブについて

VmpとImpのポイントが、 最大出力(Maximum Power Point)となります
この値は、通常PVパネルのセル温度が25℃の時の値となります(PVパネルの動作テスト時の値)
I-Vカーブは、気温や他の条件により変動しますのでこのことを頭に入れておくことが重要です

VocとIscとは何か?
Voc_Open Circuit Voltage_ 開放電圧 // Isc_Short Circuit Current_短絡電流

Vocは、電流がゼロの値であることばかりでなくPVパネルに最大の電圧がかかっているポイントとなります
電流が流れておりませんので、Vocは、I-Vカーブからもわかるように、ゼロWとなります
Iscも同様に、電流の最大値であり、電力はゼロWとなります
VocとIscの値は、早朝や夕暮れ時になることがあります

よってVocとIscは、システムデザインをする時に重要な数値となります



ケーブルとコネクターの加工
Sample PICT

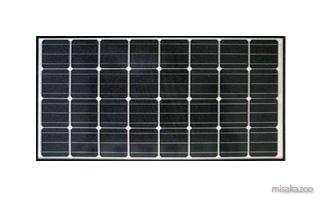

YOCASOL 太陽電池モジュール 130W 6インチ 32直単結晶セル 日本製
YOCASOL 太陽電池モジュール 130W 6インチ 32直単結晶セル 日本製

Product of Japan

当店在庫品です

YOCASOL 太陽電池モジュール 130W PHKシリーズ

6インチ_32直単結晶セル
品質検査が徹底されている安心のジャパン・ブランドです

PVパネルはチャージコントローラーまたはインバーターのスペックに合わせて
システムデザイン(PV Arrayの決定:直列と並列の数)を行って下さい

PVパネルに付属の出力ケーブルのコネクターは、MC3タイプとなります
引込み線側のみコネクターをMC4に当店で変更することもできますのでお問い合わせ下さい

または、コネクター変換用渡り線をご購入下さい

最大出力(MaximumPowerPoint):130W
最大出力動作電圧(Vmp):15.9V
最大出力動作電流(Imp):8.18A
開放電圧(Voc):19.8V
短絡電流(Isc):8.83A
変換効率:14.4%
最大逆電流:10A
寸法:1334mm x 679mm x 46mm
パレット梱包費の目安:5,000円/1パレット(1パレット_20枚までとなります)

→ メーカーサイトで詳しく見る
最大出力//引込線規格 品番 商品名 販売価格_税別 数量
130W PHK130-B04BW
YOCASOL 太陽電池モジュール 130W 13kg
サイズ:1334mm x 679mm x 46mm  1036
39,000 欠品中

↑こちらの商品は、1枚からパレットにて出荷させて頂きますのでご了承下さい。送料と梱包費は配送距離と枚数からご注文後の後連絡となりますのでご理解下さい。
 また、物件対応も承りますので、枚数、デッドラインの期日などをご連絡下さい。問い合わせはここをClick



Azimuth & Altitude
Azimuth & Altitude
Azimuth_True South_南中 // Altitude_太陽の高度

PVパネルの設置は、太陽が真南に来る南中にできる限り向けることがBestな設置方法です
また、PVパネルの角度は、太陽に対して90°になるように設置することがBestな設置方法です
太陽の角度は、夏、春と秋、冬と大きく3つに分けることができますが、変動しますので
小規模のPVシステムの場合、PVパネルの角度や方角を変えることができればより良い発電効果を得ることができます



太陽光発電パネルのパレット出荷例
Sample PICT
このように、パレットにて出荷致します


YOCASOL 太陽電池モジュール 155W 6インチ 40直多結晶セル 日本製
YOCASOL 太陽電池モジュール 155W 6インチ 40直多結晶セル 日本製

Product of Japan


当店在庫品です
YOCASOL 太陽電池モジュール 155W PFQシリーズ

コストパフォーマンスに優れた多結晶セルタイプ
品質検査が徹底されている安心のジャパン・ブランドです

PVパネルはチャージコントローラーまたはインバーターのスペックに合わせて
システムデザイン(PV Arrayの決定:直列と並列の数)を行って下さい

PVパネルに付属の出力ケーブルのコネクターは、MC3タイプとなります
引込み線側のみコネクターをMC4に当店で変更することもできますのでお問い合わせ下さい

または、コネクター変換用渡り線をご購入下さい

最大出力(MaximumPowerPoint):155W
最大出力動作電圧(Vmp):19.6V
最大出力動作電流(Imp):7.91A
開放電圧(Voc):24.5V
短絡電流(Isc):8.72A
変換効率:13.9%
最大逆電流:10A
寸法:1315mm x 845mm x 46mm
パレット梱包費の目安:5,000円/1パレット (1パレット_20枚までとなります)

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
最大出力//引込線規格 品番 商品名 販売価格_税別 数量
155W PFQ155-A21BW
YOCASOL 太陽電池モジュール 155W 15kg
サイズ:1315mm x 845mm x 46mm 1037
39,900 欠品中

↑こちらの商品は、1枚からパレットにて出荷させて頂きますのでご了承下さい。送料と梱包費は配送距離と枚数からご注文後の後連絡となりますのでご理解下さい。
 また、物件対応も承りますので、枚数、デッドラインの期日などをご連絡下さい。問い合わせはここをClick
PVパネル用延長ケーブル(コネクター付ケーブル):SOLINQ MC4タイプ メスコネクター//ケーブル 3.5mm Square or AWG12
PVパネル用延長ケーブル(コネクター付ケーブル):SOLINQ MC4タイプ メスコネクター//ケーブル 3.5mm Square or AWG12
コンタクトピンがメス
PVパネル用延長ケーブル 加工品(太陽光発電対応ケーブル + MC4コネクター)

太陽光発電パネルの延長ケーブルに
また、お客様のお希望の長さにも製作対応致します
PVパネル側の引込み線コネクターと互換性がない場合はご利用頂けません(例.MC3コネクター)
MC4タイプのコネクターには互換性があります(左の画像からご確認下さい)
互換性のないコネクターの場合は、MC4コネクター渡り線をご利用下さい


ケーブル:3.5mm Sq. またはAWG12(約3.309mm Sq.)
MC4コネクター:Solinq社製(オランダ)
加工品の注意点
*ケーブルの長さは多少の誤差が出てまりますのでご了承下さい
*例えば10mの延長ケーブルは、ケーブルを10mで切断し
 コネクターの長さは含まれませんのでご了承下さい
ケーブル長さ 品番 商品名 販売価格_税別 数量
3m CSF4WithCable_3m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:メス MC4タイプ
ケーブル長さ:3m
1,100
6m CSF4WithCable_6m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:メス MC4タイプ
ケーブル長さ:6m
1,600
12m CSF4WithCable_12m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:メス MC4タイプ
ケーブル長さ:12m
2,700
24m CSF4WithCable_24m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:メス MC4タイプ
ケーブル長さ:24m
4,700
36m CSF4WithCable_36m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:メス MC4タイプ
ケーブル長さ:36m
6,700
48m CSF4WithCable_48m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:メス MC4タイプ
ケーブル長さ:48m
8,800
60m CSF4WithCable_60m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:メス MC4タイプ
ケーブル長さ:60m
10,800
締付け兼取り外し用 CLECS
RENNSTEIG 締付け兼取り外し工具
700

↑上に規格のないケーブル長さにも対応致しますので都度お問い合わせ下さい。問い合わせはここをClick
PVパネル用延長ケーブル(コネクター付ケーブル):SOLINQ MC4タイプ オスコネクター//ケーブル 3.5mm Square or AWG12
PVパネル用延長ケーブル(コネクター付ケーブル):SOLINQ MC4タイプ オスコネクター//ケーブル 3.5mm Square or AWG12
コンタクトピンがオス
PVパネル用延長ケーブル 加工品(太陽光発電対応ケーブル + MC4コネクター)

太陽光発電パネルの延長ケーブルに
また、お客様のお希望の長さにも製作対応致します
PVパネル側の引込み線コネクターと互換性がない場合はご利用頂けません(例.MC3コネクター)
MC4タイプのコネクターには互換性があります(左の画像からご確認下さい)
互換性のないコネクターの場合は、MC4コネクター渡り線をご利用下さい


ケーブル:3.5mm Sq. またはAWG12(約3.309mm Sq.)
MC4コネクター:Solinq社製(オランダ)
加工品の注意点
*ケーブルの長さは多少の誤差が出てまりますのでご了承下さい
*例えば10mの延長ケーブルは、ケーブルを10mで切断し
 コネクターの長さは含まれませんのでご了承下さい
ケーブル長さ 品番 商品名 販売価格_税別 数量
3m CSM4WithCable_3m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:オス MC4タイプ
ケーブル長さ:3m
1,100
6m CSM4WithCable_6m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:オス MC4タイプ
ケーブル長さ:6m
1,600
12m CSM4WithCable_12m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:オス MC4タイプ
ケーブル長さ:12m
2,700
24m CSM4WithCable_24m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:オス MC4タイプ
ケーブル長さ:24m
4,700
36m CSM4WithCable_36m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:オス MC4タイプ
ケーブル長さ:36m
6,700
48m CSM4WithCable_48m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:オス MC4タイプ
ケーブル長さ:48m
8,800
60m CSM4WithCable_60m
PVパネル用延長ケーブル 加工品 ケーブル径AWG12/3.5mmSQ
コネクター:オス MC4タイプ
ケーブル長さ:60m
10,800
締付け兼取り外し用 CLECS
RENNSTEIG 締付け兼取り外し工具
700

↑上に規格のないケーブル長さにも対応致しますので都度お問い合わせ下さい。問い合わせはここをClick

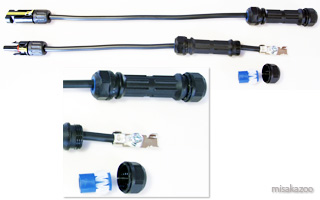

コネクター変換用渡り線
コネクター変換用渡り線
コネクター変換用渡り線

PVパネルのコネクターは、メーカーにより様々なものがございます
MC3やMC4という規格が普及しておりますが、その他の規格のものもございます
このコネクター変換用渡り線をご利用頂ければ、当店加工のMC4タイプの引込み線をご利用頂けます

取付け方法
PVパネル_アレイのプラス側とマイナス側の引込み線のコネクターを切断して下さい
付属の5.5-6または8-6丸型圧着端子を取付けて頂き、防水コネクターの金具にネジとめします
防水パッキンと締付けキャップを電線に通しキャップを締め付けます
電線の外径は、4mm〜6mm(パッキンを2つ使用)と6mm〜9mm(パッキンを1つ使用)に対応します
防水性能は、IP67となります

加工品の注意点
*ケーブルの長さは多少の誤差が出てまりますのでご了承下さい
*ケーブルを300mmで切断し
 コネクターの長さは含まれませんのでご了承下さい
ケーブル長さ 品番 商品名 販売価格_税別 数量
300mm WATARI_Cable_5.5-6
MisakaZoo加工品 コネクター変換用渡り線オスメス各1本セット
圧着端子:5.5mm導線-6mmビス穴 1個付
ケーブル長さ:300mm x 2本
SOLINQ MC4コネクターオスメス各1付
3,500
WATARI_Cable_8-6
MisakaZoo加工品 コネクター変換用渡り線オスメス各1本セット
圧着端子:8mm導線-6mmビス穴 1個付
ケーブル長さ:300mm x 2本
SOLINQ MC4コネクターオスメス各1付
3,500

↑上に規格のないケーブル長さにも対応致しますので都度お問い合わせ下さい。問い合わせはここをClick
SOLINQ MC4タイプ 分岐カプラー メス2 + オス1 メーカー:オランダ
SOLINQ MC4タイプ 分岐カプラー メス2 + オス1 メーカー:オランダ
Solinq 分岐カプラー メス2+オス1

引込み線の2回路を1回路に可能
お客様側でケーブル径がそのPVアレイに対応しているかどうかをご確認頂いた上でご利用下さい


他の特徴
IP67、+85℃〜-40℃、CLASS II、ROHS、DIV V VDE 0216-03122006






分岐カプラー 品番 商品名 販売価格_税別 数量
メス2 + オス1 CSFFM4
SOLINQ 分岐カプラー メス2 x オス1
2,300

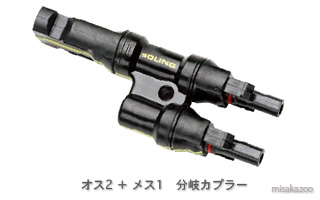

SOLINQ MC4タイプ 分岐カプラー オス2 + メス1 メーカー:オランダ
SOLINQ MC4タイプ 分岐カプラー オス2 + メス1 メーカー:オランダ
Solinq 分岐カプラー オス2+メス1

引込み線の2回路を1回路に可能
お客様側でケーブル径がそのPVアレイに対応しているかどうかをご確認頂いた上でご利用下さい


他の特徴
IP67、+85℃〜-40℃、CLASS II、ROHS、DIV V VDE 0216-03122006






分岐カプラー 品番 商品名 販売価格_税別 数量
オス2 + メス1 CSMMF4
SOLINQ 分岐カプラー オス2 x メス1
2,300

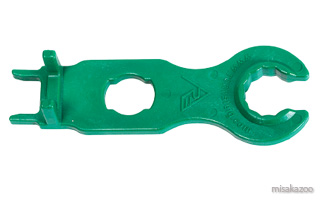

RENNSTEIG 締付け兼取り外し工具 メーカー:ドイツ
RENNSTEIG 締付け兼取り外し工具 メーカー:ドイツ
RENNSTEIG 締付け兼取り外し工具

ケーブルとコネクターの間のクランプの締付けには、2台この工具が必要です
オスメスのコネクターは、この工具なしでは抜けない構造になっております
画像左側のピンをコネクターに挿入することでオスメスのコネクターを分離できます








工具 品番 商品名 販売価格_税別 数量
締付け兼取り外し用 CLECS
RENNSTEIG 締付け兼取り外し工具
700

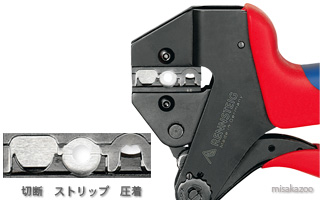

RENNSTEIG Mulifunction Tool CSCsolar For MC4 Type メーカー:ドイツ
RENNSTEIG Mulifunction Tool CSCsolar For MC4 Type メーカー:ドイツ
Rennsteig 多機能工具 MC4タイプ対応

4mm2と6mm2に対応
ダイスを変えることが可能
一体型のダイスは、切断、ストリップ、圧着が可能
ロケーター付なので同じ長さでストリップが可能


この工具をご購入頂ければ、SOLINQのMC4コネクターの圧着が可能となります





対応サイズ 品番 商品名 販売価格_税別 数量
4mm2 62400431
RENNSTIG 多機能工具 4mm Square対応 MC4専用
84,300
6mm2 62400631
RENNSTIG 多機能工具 6mm Square対応 MC4専用
準備中
4mm2 62400430
RENNSTIG 交換用ダイス 4mm Square対応 MC4専用
6mm2 62400630
RENNSTIG 交換用ダイス 6mm Square対応 MC4専用

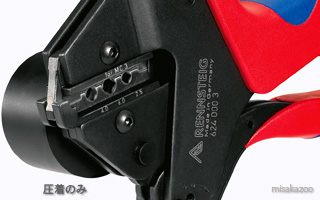

RENNSTEIG Crimp Tool For MC4 Type メーカー:ドイツ
RENNSTEIG Crimp Tool For MC4 Type メーカー:ドイツ
Rennsteig 圧着工具 MC4タイプ対応

2.5mm24mm2と6mm2に対応
ダイスを変えることが可能
圧着専用


この工具をご購入頂ければ、SOLINQのMC4コネクターの圧着が可能となります






対応サイズ 品番 商品名 販売価格_税別 数量
2.5mm24mm2と6mm2に対応 62457031
RENNSTIG 圧着専用工具 2.5/4/6mm Square対応 MC4専用
58,300

SOLINQ MC4タイプ メスコネクター メーカー:オランダ
SOLINQ MC4タイプ メスコネクター メーカー:オランダ
コンタクトピンがメス
SOLINQ MC4タイプ メスコネクター

コンタクト:銅合 銀メッキ
外部材料:ポリカーボネート
コンタクト直径:4mm
ケーブル使用可能範囲:3.5mm2〜6mm2

ケーブル仕上がり外径:5mm〜8mm
結線方式:専用圧着工具に


他の特徴
IP67、+85℃〜-40℃、CLASS II、ROHS、DIV V VDE 0216-03122006



ケーブル対応サイズ 品番 商品名 販売価格_税別 数量
3.5mm2から6mm2に対応 CSF4
SOLINQ MC4タイプ メスコネクター 1個
420

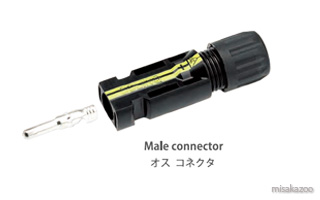

SOLINQ MC4タイプ オスコネクター メーカー:オランダ
SOLINQ MC4タイプ オスコネクター メーカー:オランダ
コンタクトピンがオス
SOLINQ MC4タイプ オスコネクター

コンタクト:銅合 銀メッキ
外部材料:ポリカーボネート
コンタクト直径:4mm
ケーブル使用可能範囲:3.5mm2〜6mm2

ケーブル仕上がり外径:5mm〜8mm
結線方式:専用圧着工具に


他の特徴
IP67、+85℃〜-40℃、CLASS II、ROHS、DIV V VDE 0216-03122006



ケーブル対応サイズ 品番 商品名 販売価格_税別 数量
3.5mm2から6mm2に対応 CSM4
SOLINQ MC4タイプ オスコネクター 1個
420

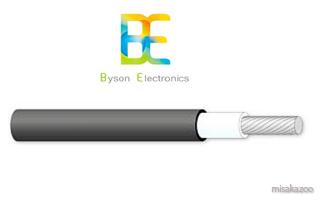

Byson HalogenFree PhotovoltaicCables
UL1581, UL Sub. 1703, UL 4703 Type PV
Byson HalogenFree PhotovoltaicCables
Byson ハロゲンフリー PVケーブル

ケーブルマーキング:
BYSON ELECTRONICS 12AWG E331483(UL)PV WIRE 90℃ WET or DRY 600V SUN RES-40℃


導体SIZE:12AWG (約3.34mm2)スズメッキ銅線 600V AC
導体外径:2.34mm
導体構成:46/0.30(本/mm)
絶縁体:XLPE(架橋ポリエチレン)

絶縁体厚さ:0.76mm
シース:XLPE(架橋ポリエチレン)

シース厚さ:1.14mm
シースカラー:ブラック

ケーブル導体サイズ 品番 商品名 販売価格_税別 数量
AWG12(約3.34mm2 6132_V4
Byson 太陽光発電パネル用ケーブル AWG12
販売単位:1mより
140
