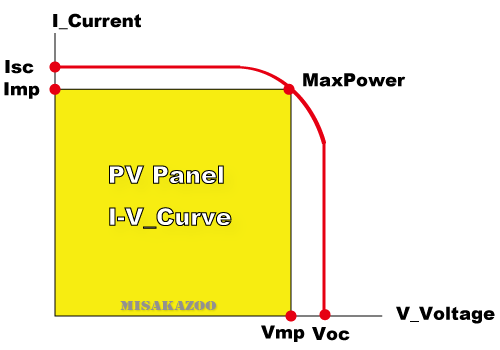

I-Vカーブについて
VmpとImpのポイントが、
公称最大動作電力(Maximum Power Point)となります
この値は、通常PVパネルのセル温度が25℃の時の値となります（PVパネルの動作テスト時の値）
I-Vカーブは、気温や他の条件により変動しますのでこのことを頭に入れておくことが重要です
VocとIscとは何か？
Voc_Open Circuit Voltage_
開放電圧 // Isc_Short Circuit Current_短絡電流
Vocは、電流がゼロの値であることばかりでなくPVパネルに最大の電圧がかかっているポイントとなります
電流が流れておりませんので、Vocは、I-Vカーブからもわかるように、ゼロWとなります
Iscも同様に、電流の最大値であり、電力はゼロWとなります
VocとIscの値は、早朝や夕暮れ時になることがあります
よってVocとIscは、システムデザインをする時に重要な数値となります
|

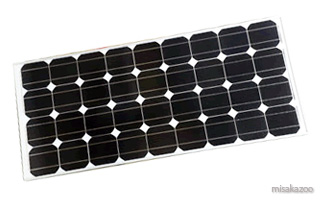

DENRYO ソーラーパネル 85W 単結晶シリコン
|
|
電菱 ソーラーパネル 85W
単結晶シリコン
街路灯、仮設トイレ灯、道路標識、キャンピングカーなどの電源として
公称最大動作電力(MaxPower)：85W
公称最大動作電圧(Vmp)：18.32V
公称最大動作電流(Imp)：4.73A
開放電圧(Voc)：22.36V
短絡電流(Isc)：5.09A
寸法：1200×527×35mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 85W |
DA085-12
|
電菱 PVパネル 85W 8kg
サイズ：1200mm×527mm×35mm
|
77,700 |
|
|
| |
Azimuth & Altitude
Azimuth_True South＿南中 // Altitude_太陽の高度
PVパネルの設置は、太陽が真南に来る南中にできる限り向けることがBestな設置方法です
また、PVパネルの角度は、太陽に対して90°になるように設置することがBestな設置方法です
太陽の角度は、夏、春と秋、冬と大きく3つに分けることができますが、変動しますので
小型のPVシステムの場合、PVパネルの角度や方角を変えることができればより良い発電効果を得ることができます
|
DENRYO ソーラーパネル 55W 単結晶シリコン
|
|
電菱 ソーラーパネル 55W
単結晶シリコン
街路灯、仮設トイレ灯、道路標識などの電源として
公称最大動作電力(MaxPower)：55W
公称最大動作電圧(Vmp)：17.57V
公称最大動作電流(Imp)：3.14A
開放電圧(Voc)：22.07V
短絡電流(Isc)：3.54A
寸法：293×329×35mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 55W |
DC055-12
|
電菱 PVパネル 55W 6.3kg
サイズ：1293mm×329mm×35mm
|
66,900 |
|
|
| |

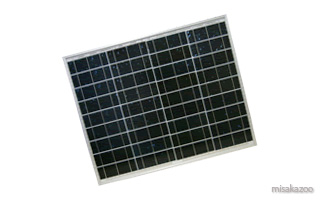

DENRYO ソーラーパネル 43W d-Blueセル
|
|
電菱 ソーラーパネル 43W
太陽電池セル「d.Blue」セルは、面積当たりの発電効率を高めるため
表面に反応性ガスとプラズマによって微細な凹凸を作り
太陽光の反射を減らし、より多くの太陽光を吸収します
街路灯、仮設トイレ灯、道路標識、キャンピングカーなどの電源として
公称最大動作電力(MaxPower)：43W
公称最大動作電圧(Vmp)：17.4V
公称最大動作電流(Imp)：2.48A
開放電圧(Voc)：21.7V
短絡電流(Isc)：2.65A
寸法：652×526×54mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 43W |
KC40TJ
|
電菱 PVパネル 43W 4.5kg
サイズ：652mm×526mm×54mm
|
53,800 |
|
|
| |
DENRYO ソーラーパネル 30W 多結晶シリコン
|
|
電菱 ソーラーパネル 30W
多結晶シリコン
小型の電源として
公称最大動作電力(MaxPower)：30W
公称最大動作電圧(Vmp)：17.3V
公称最大動作電流(Imp)：1.73A
開放電圧(Voc)：21.6V
短絡電流(Isc)：1.9A
寸法：666×412×35mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 30W |
DC030-12
|
電菱 PVパネル 30W 3.6kg
サイズ：666mm×412mm×35mm
|
38,300 |
|
|
| |

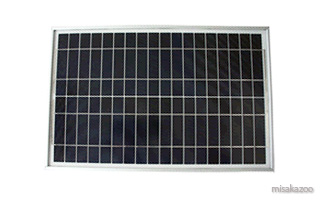

DENRYO ソーラーパネル 20W 多結晶シリコン
|
|
電菱 ソーラーパネル 20W
多結晶シリコン
小型の電源として
公称最大動作電力(MaxPower)：20W
公称最大動作電圧(Vmp)：17.0V
公称最大動作電流(Imp)：1.18A
開放電圧(Voc)：21.6V
短絡電流(Isc)：1.25A
寸法：538×350×35mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 20W |
DB020-12
|
電菱 PVパネル 20W 2.6kg
サイズ：538mm×350mm×35mm
|
35,900 |
|
|
| |

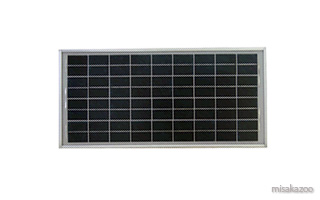

DENRYO ソーラーパネル 14W d-Blueセル
|
|
電菱 ソーラーパネル 14W
d-Blueセル
小型の電源として
公称最大動作電力(MaxPower)：14W
公称最大動作電圧(Vmp)：17.8V
公称最大動作電流(Imp)：0.79A
開放電圧(Voc)：21.1V
短絡電流(Isc)：0.86A
寸法：511×244×17mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 14W |
KD-14
|
電菱 PVパネル 14W 1.9kg
サイズ：511mm×244mm×17mm
|
28,700 |
|
|
| |

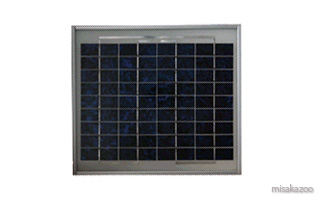

DENRYO ソーラーパネル 10W 多結晶シリコン
|
|
電菱 ソーラーパネル 10W
多結晶シリコン
小型の電源として
公称最大動作電力(MaxPower)：10W
公称最大動作電圧(Vmp)：17.0V
公称最大動作電流(Imp)：0.59A
開放電圧(Voc)：21.6V
短絡電流(Isc)：0.63A
寸法：310×350×35mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 10W |
DB010-12
|
電菱 PVパネル 10W 1.4kg
サイズ：310mm×350mm×35mm
|
23,700 |
|
|
| |

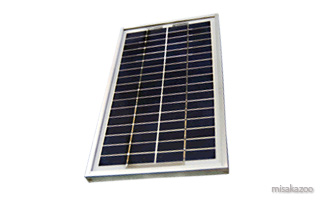

DENRYO ソーラーパネル 6W 多結晶シリコン
|
|
電菱 ソーラーパネル 6W
多結晶シリコン
小型の電源として
公称最大動作電力(MaxPower)：6W
公称最大動作電圧(Vmp)：17.35V
公称最大動作電流(Imp)：0.35A
開放電圧(Voc)：21.56V
短絡電流(Isc)：0.38A
寸法：334×188×16mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 6W |
DB006-12
|
電菱 PVパネル 6W 0.9kg
サイズ：334mm×188mm×16mm
|
16,800 |
|
|
| |

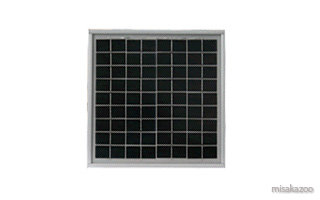

DENRYO ソーラーパネル 5.8W d-Blueセル
|
|
電菱 ソーラーパネル 10W
d-Blueセル
換気ファン、庭園灯、門灯、非常照明など住宅用機器の電源として
公称最大動作電力(MaxPower)：5.8W
公称最大動作電圧(Vmp)：17.7V
公称最大動作電流(Imp)：0.33A
開放電圧(Voc)：21.0V
短絡電流(Isc)：0.36A
寸法：240×240×17mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 5.8W |
KD06
|
電菱 PVパネル 5.8W 1.1kg
サイズ：240mm×240mm×17mm
|
22,600 |
|
|
| |
DENRYO ソーラーパネル 5W 多結晶シリコン
|
|
電菱 ソーラーパネル 5W
6Vシステムが組めるパネル
多結晶シリコン
小型無線、ゴルフ場・農場の自動散水システム、道路標識などの電源として
公称最大動作電力(MaxPower)：5.0W
公称最大動作電圧(Vmp)：9.02V
公称最大動作電流(Imp)：0.55A
開放電圧(Voc)：11.03V
短絡電流(Isc)：0.59A
寸法：245×216×16mm
→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
|
| 公称最大動作電力 |
品番 |
商品名 |
販売価格＿税別 |
数量 |
| 5.0W |
DC005-06
|
電菱 PVパネル 5.0W 0.7kg
サイズ：245mm×216mm×16mm
|
18,000 |
|
|
