PWMチャージコントローラー

SunKeeper|SunGuard|SolarAmpMini|SunSaver|SunLight|ProStar|TriStar


電菱 DENRYO


ご購入の前に一読頂き、ご了承頂いた上でご購入下さい


以下の電設関連部材は、日本国内の電気工作物に関する法律を遵守してご利用下さい

また、ご使用される部材に対しては、お客様側で規格、法規、規制をご確認下さい

さらに、システムデザイン、機械装置への適合性においても、お客様側で確認、決定を行って下さい

定格・性能に対しては、十分なセイフティー・クッションを持たせるばかりでなく、災害などにも耐えうる安全対策を講じて下さい

最後に、電圧30V以上の電気工作物には、電気工事士のライセンスが必要となります

資格をお持ちでないお客様は、電気工事店に施行をご依頼下さい

以上、宜しくお願い致します

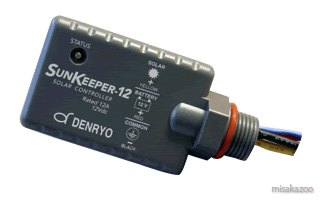

DENRYO SunKeeper PWMチャージコントローラー
Sample PICT

DENRYO SunKeeper PWMチャージコントローラー
DENRYO SunKeeper PWMチャージコントローラー

システムデザインの制限

バッテリー側:12V専用
PVパネル側_開放電圧(Voc):30Vまで
定格電流値でご利用下さい
以上の範囲以内でシステムデザインを行って下さい

電菱 SunKeeper

PWM充電回路
ジャンクションボックスに接続し、そのまま屋外で使用可能
防水規格IP65に適合した耐紫外線ケース
夜間、逆流電流の防止機能
太陽電池モジュールジャンクションボックスにロックナットで簡単接続


制御機能:充電
システム電圧:12V
最大入力電圧:30Vdc
太陽電池入力電流:6A_SK-6、12A_SK-12
充電方式:PWM
充電電圧:14.1V
周囲温度範囲:-40〜70℃
自己消費電流:充電中_7mA未満、夜間_2mA未満
寸法:99×51×13mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池定格入力電流 品番 商品名 販売価格_税別 数量
6A SK-6
電菱 SunKeeper PWMチャージコントローラー
SK-6  110g
10,110
12A SK-12
電菱 SunKeeper PWMチャージコントローラー
SK-12  110g
13,790

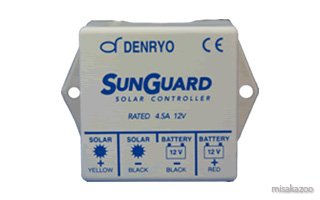

DENRYO SunGuard PWMチャージコントローラー
DENRYO SunGuard PWMチャージコントローラー

システムデザインの制限
バッテリー側:12V専用
PVパネル側_開放電圧(Voc):30Vまで
PVパネル側_短絡電流(Isc):最大5.5Aまで
*Iscの最大値は、5分間のみ可能
通常時は定格電流値でご利用下さい
以上の範囲以内でシステムデザインを行って下さい

電菱 SunGuard

PWM充電回路
低価格、高コストパフォーマンス
本体エポキシ樹脂で充填


制御機能:充電
システム電圧:12V
最大入力電圧:30Vdc
太陽電池入力電流:4.5A
充電方式:PWM
充電電圧:14.1V
周囲温度範囲:-40〜60℃
自己消費電流:6mA
寸法:64×51×38mm




→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池定格入力電流 品番 商品名 販売価格_税別 数量
4.5A SG-4
電菱 SunGuard PWMチャージコントローラー
SG-4  90g
5,330

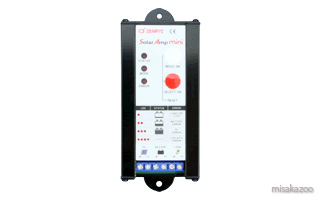

DENRYO SolarAmpMini PWMチャージコントローラー DC負荷タイマー付
DENRYO SolarAmpMini PWMチャージコントローラー DC負荷タイマー付

入力電圧範囲は、15〜19Vの範囲で利用可能

太陽電池入力電流は、8.5Aを超えないもの
PVパネルの短絡電流(Isc)からご確認下さい
電菱 SolarAmpMini

PWM充電回路
太陽電池入力電流が8.5A
逆接続保護回路

DC_Loadは、タイマー制御可能

制御機能:充放電
システム電圧:12V
最大入力電圧:25Vdc
太陽電池入力電流:8.5A
負荷電流:8.5A
充電方式:PWM
充電電圧:シール型:14.1V/ 非密閉型:14.4V、AGM:14.3V /ゲル型:14.0V
負荷遮断電圧:11.5V
負荷再接続電圧:12.5V
バッテリータイプ:AGM、シール型、非密閉型、ゲル型
周囲温度範囲:-20〜60℃
自己消費電流:1mA以下
寸法:20×50×120mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池入力電流 品番 商品名 販売価格_税別 数量
8.5A SA-MN05-8
電菱 SolarAmpMini PWMチャージコントローラー
SA-MN05-8  105g
4,970

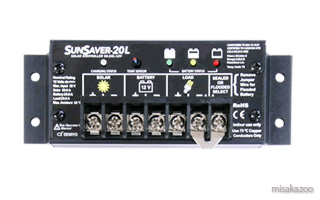

DENRYO SunSaver PWMチャージコントローラー システム電圧12V
DENRYO SunSaver PWMチャージコントローラー システム電圧12V

システムデザインの制限

バッテリー側:12V専用
PVパネル側_開放電圧(Voc):25Vまで
PVパネル側_短絡電流(Isc):最大8.1Aまで(SS-6L)
PVパネル側_短絡電流(Isc):最大12.5Aまで(SS-10L)
PVパネル側_短絡電流(Isc):最大25Aまで(SS-20L)
*Iscの最大値は、5分間のみ可能
通常時は定格電流値でご利用下さい
以上の範囲以内でシステムデザインを行って下さい

電菱 SunSaver

PWM充電回路
4段階充電制御回路

UL規格に対応した保護カバー付

制御機能:充放電
システム電圧:12V
最大入力電圧:25Vdc
充電方式:PWM
充電電圧:14.1V(密閉型)14.4V(補水型)
負荷遮断電圧:11.5V
負荷再接続電圧:12.6V
バッテリータイプ:AGM、シール型、非密閉型、ゲル型
周囲温度範囲:-40〜60℃
自己消費電流:8mA
寸法:152mm×55mm×32mm




→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
定格入力電流
定格負荷電流 品番 商品名 販売価格_税別 数量
6A 6A SS-6L
電菱 SunSaver PWMチャージコントローラー システム電圧12V
SS-6L  太陽電池入力電流:6A 230g
9,010
10A 10A SS-10L
電菱 SunSaver PWMチャージコントローラー システム電圧12V
SS-10L  太陽電池入力電流:10A  230g
13,790
20A 20A SS-20L
電菱 SunSaver PWMチャージコントローラー システム電圧12V
SS-20L  太陽電池入力電流:20A  230g
18,200

DENRYO SunSaver PWMチャージコントローラー システム電圧24V
DENRYO SunSaver PWMチャージコントローラー システム電圧24V
システムデザインの制限
バッテリー側:24V専用
PVパネル側_開放電圧(Voc):44Vまで
PVパネル側_短絡電流(Isc):最大12.5Aまで(SS-10L)
PVパネル側_短絡電流(Isc):最大25Aまで(SS-20L)
*Iscの最大値は、5分間のみ可能
通常時は定格電流値でご利用下さい
以上の範囲以内でシステムデザインを行って下さい

電菱 SunSaver

PWM充電回路
4段階充電制御回路

UL規格に対応した保護カバー付

制御機能:充放電
システム電圧:24V
最大入力電圧:44Vdc
充電方式:PWM
充電電圧:28.2V(密閉型)28.8V(補水型)
負荷遮断電圧:23.0V
負荷再接続電圧:25.2V
バッテリータイプ:AGM、シール型、非密閉型、ゲル型
周囲温度範囲:-40〜60℃
自己消費電流:8mA
寸法:152mm×55mm×33mm


→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
定格入力電流
定格負荷電流 品番 商品名 販売価格_税別 数量
10A 10A SS-10L-24V
電菱 SunSaver PWMチャージコントローラー システム電圧24V
SS-10L-24V  太陽電池入力電流:10A 230g
15,160
20A 20A SS-20L-24V
電菱 SunSaver PWMチャージコントローラー システム電圧24V
SS-20L-24V  太陽電池入力電流:20A  230g
20,030

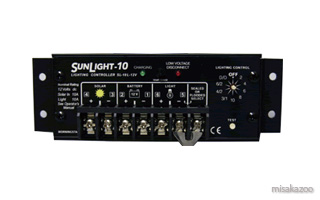

DENRYO SunLight PWMチャージコントローラー システム電圧12V DC負荷タイマー付
DENRYO SunLight PWMチャージコントローラー システム電圧12V DC負荷タイマー付

システムデザインの制限

バッテリー側:12V専用
PVパネル側_開放電圧(Voc):30Vまで
PVパネル側_短絡電流(Isc):最大25Aまで
*Iscの最大値は、5分間のみ可能
通常時は定格電流値でご利用下さい
以上の範囲以内でシステムデザインを行って下さい

電菱 SunLight

夜間タイマー機能
PWM充電回路
補水型、密閉型鉛蓄電池の最適条件が選択可能


制御機能:充放電
システム電圧:12V
最大入力電圧:30Vdc
充電方式:PWM
充電電圧:14.1V(密閉型)14.4V(補水型)
負荷遮断電圧:11.7V
負荷再接続電圧:12.8V
バッテリータイプ:AGM、シール型、非密閉型、ゲル型
周囲温度範囲:-40〜60℃
自己消費電流:8mA
寸法:168mm×55mm×34mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
定格入力電流
定格負荷電流 品番 商品名 販売価格_税別 数量
20A 20A SL-20L
電菱 SunLight PWMチャージコントローラー システム電圧12V
SL-20L  太陽電池入力電流:20A 260g
21,140

DENRYO SunLight PWMチャージコントローラー システム電圧24V DC負荷タイマー付
DENRYO SunLight PWMチャージコントローラー システム電圧24V DC負荷タイマー付

システムデザインの制限

バッテリー側:24V専用
PVパネル側_開放電圧(Voc):50Vまで
PVパネル側_短絡電流(Isc):最大12.5Aまで
*Iscの最大値は、5分間のみ可能
通常時は定格電流値でご利用下さい
以上の範囲以内でシステムデザインを行って下さい

電菱 SunLight

夜間タイマー機能
PWM充電回路
補水型、密閉型鉛蓄電池の最適条件が選択可能


制御機能:充放電
システム電圧:24V
最大入力電圧:50Vdc
充電方式:PWM
充電電圧:28.2V(密閉型)28.8V(補水型)
負荷遮断電圧:23.4V
負荷再接続電圧:25.6V
バッテリータイプ:AGM、シール型、非密閉型、ゲル型
周囲温度範囲:-40〜60℃
自己消費電流:9mA
寸法:168mm×55mm×34mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
定格入力電流
定格負荷電流 品番 商品名 販売価格_税別 数量
10A 10A SL-10L-24V
電菱 SunLight PWMチャージコントローラー システム電圧24V
SL-10L-24V  太陽電池入力電流:10A 260g
21,230

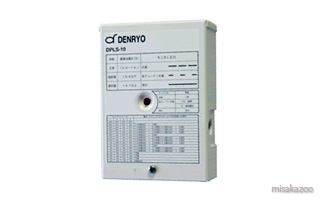

DENRYO DPLS-10 PWM & PFMチャージコントローラー DC負荷タイマー付
DENRYO DPLS-10 PWM & PFMチャージコントローラー DC負荷タイマー付

入力電圧範囲は、15〜19Vの範囲で利用可能

太陽電池入力電流は、10Aを超えないもの
PVパネルの短絡電流(Isc)からご確認下さい
電菱 DPLS-10

夜間タイマー機能
PWM&PFM制御で省電力化
照明テストスイッチ付


制御機能:充放電
システム電圧:12V
最大入力電圧:30Vdc
充電方式:PWM & PFM
充電電圧:14.1V
負荷遮断電圧:10.6V
負荷再接続電圧:12.5V
周囲温度範囲:-20〜60℃
自己消費電流:9mA
寸法:96×130×40mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
入力電流
負荷電流 品番 商品名 販売価格_税別 数量
10A 10A DPLS-10
電菱 PWMチャージコントローラー DPLS-10 420g
18,200

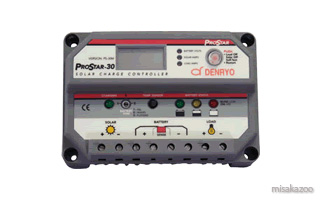

DENRYO ProStar PWMチャージコントローラー システム電圧12V
DENRYO ProStar PWMチャージコントローラー システム電圧12V

システムデザインの制限

バッテリー側:12V専用
PVパネル側_開放電圧(Voc):50Vまで
定格電流値でご利用下さい
以上の範囲以内でシステムデザインを行って下さい

電菱 ProStar

30A大容量充放電コントロール
PWM充電回路
LEDによる状態表示


制御機能:充放電
システム電圧:12V
最大入力電圧:50Vdc
充電方式:PWM
充電電圧:14.15V(密閉型)、14.4V(補水型)
負荷遮断電圧:11.4V
負荷再接続電圧:12.6V
周囲温度範囲:-40〜60℃
自己消費電流:22mA
温度補正:オプション(RTS)
寸法:153×105×56mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
定格入力電流
定格負荷電流 品番 商品名 販売価格_税別 数量
30A 30A PS-30M-12V
電菱 PWMチャージコントローラー システム電圧12V
PS-30M-12V 340g
32,160

DENRYO ProStar PWMチャージコントローラー システム電圧24V
DENRYO ProStar PWMチャージコントローラー システム電圧24V

システムデザインの制限

バッテリー側:24V専用
PVパネル側_開放電圧(Voc):50Vまで
定格電流値でご利用下さい
以上の範囲以内でシステムデザインを行って下さい

電菱 ProStar

30A大容量充放電コントロール
PWM充電回路
LEDによる状態表示


制御機能:充放電
システム電圧:24V
最大入力電圧:50Vdc
充電方式:PWM
充電電圧:28.3V(密閉型)、28.8V(補水型)
負荷遮断電圧:22.8V
負荷再接続電圧:25.2V
周囲温度範囲:-40〜60℃
自己消費電流:25mA
温度補正:オプション(RTS)
寸法:153×105×56mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
定格入力電流
定格負荷電流 品番 商品名 販売価格_税別 数量
30A 30A PS-30M-24V
電菱 PWMチャージコントローラー システム電圧24V
PS-30M-24V 340g
32,160

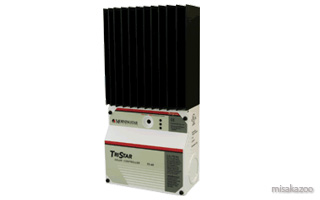

DENRYO TriStar PWMチャージコントローラー TS-45
DENRYO TriStar PWMチャージコントローラー TS-45

電菱 TriStar TS-45

太陽電池充電制御、負荷制御、転換制御モード3つの機能を搭載
PWM充電回路


制御機能:充電/放電/転換
太陽電池・負荷・転換電流:45A
システム電圧:12/24/48V
太陽電池最大入力電圧(開放電圧):125V
動作電圧範囲(バッテリー):9〜68V
充電方式:PWMまたはON-OFF充電(選択可)
充電制御:バルク/吸収/フロート/均等化充電(自動))
接続ポート:RJ-11(6ピン)、RS232ポート
保護回路:逆接続、短絡、高電圧、低電圧、過電流、過温度、サージ電力保護
周囲温度範囲:-40〜45℃
自己消費電流:20mA
寸法:127×260×71mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
入力電流
負荷電流 品番 商品名 販売価格_税別 数量
45A 45A TS-45
電菱 PWMチャージコントローラー TS-45 1.6kg
35,840

DENRYO TriStar PWMチャージコントローラー TS-60
DENRYO TriStar PWMチャージコントローラー TS-60
電菱 TriStar TS-60

太陽電池充電制御、負荷制御、転換制御モード3つの機能を搭載
PWM充電回路


制御機能:充電/放電/転換
太陽電池・負荷・転換電流:60A
システム電圧:12/24/48V
太陽電池最大入力電圧(開放電圧):125V
動作電圧範囲(バッテリー):9〜68V
充電方式:PWMまたはON-OFF充電(選択可)
充電制御:バルク/吸収/フロート/均等化充電(自動))
接続ポート:RJ-11(6ピン)、RS232ポート
保護回路:逆接続、短絡、高電圧、低電圧、過電流、過温度、サージ電力保護
周囲温度範囲:-40〜45℃
自己消費電流:20mA
寸法:127×260×71mm

→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
太陽電池
入力電流
負荷電流 品番 商品名 販売価格_税別 数量
60A 60A TS-60
電菱 PWMチャージコントローラー TS-60 1.6kg
45,020

DENRYO TriStar PWMチャージコントローラーオプション
DENRYO TriStar PWMチャージコントローラーオプション
電菱 TriStar PWMチャージコントローラーオプション

PWMチャージコントローラーオプションとして各種データを表示可能になります

対応機種:TriStar、TriStar MPPT
本体カバーを取り外し、取付けをするタイプ





→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
対応機種 品番 商品名 販売価格_税別 数量
TriStar、TriStar MPPT TS-M-2
電菱 TriStar Digital Meter 2
23,710

DENRYO TriStar PWMチャージコントローラーオプション
DENRYO TriStar PWMチャージコントローラーオプション
電菱 TriStar PWMチャージコントローラーオプション

PWMチャージコントローラーオプションとして各種データを表示可能になります

対応機種:TriStar、TriStar MPPT






→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
対応機種 品番 商品名 販売価格_税別 数量
TriStar、TriStar MPPT TS-RM-2
電菱 TriStar Remote Meter 2
31,700

DENRYO Relay Driver
DENRYO Relay Driver
電菱 Relay Driver

複数のコントローラと連動することができます








→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
対応機種 品番 商品名 販売価格_税別 数量
TriStar、TriStar MPPT RD-1
電菱 Relay Driver
35,100

DENRYO MeterHub
DENRYO MeterHub
電菱 MeterHub

メーターバスネットワークを介し複数のコントローラやオプションと通信することで
データの共有ができます








→ メーカーサイトで詳しく見る
→ メーカーPDFを見る
対応機種 品番 商品名 販売価格_税別 数量
TriStar、TriStar MPPT HUB-1
電菱 MeterHub
21,200
